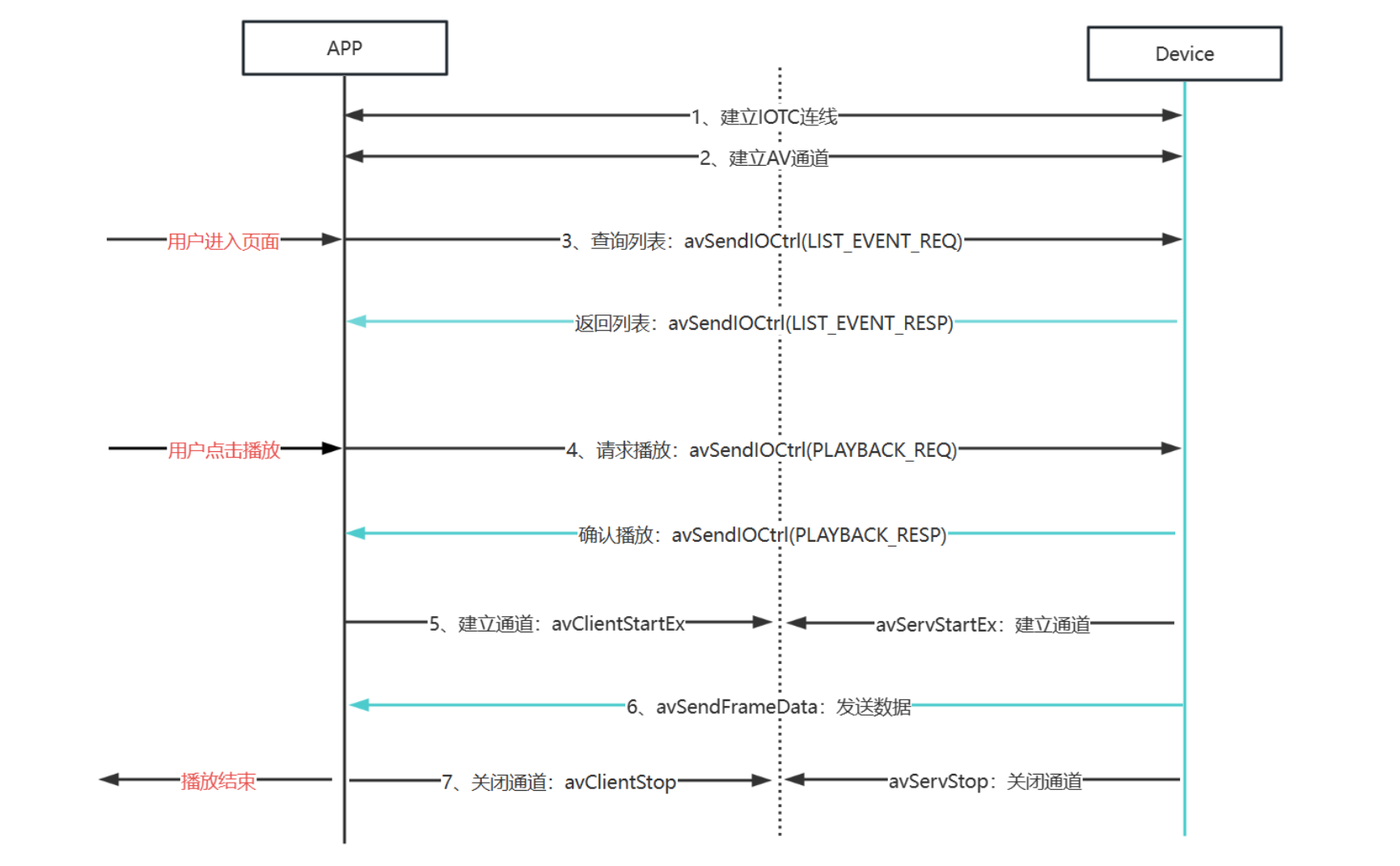

图 1：回放功能对接流程图
一、回放功能对接指南
（一）概览
本章节主要讨论影像类产品的标准功能——回放功能的对接引导，阅览本章节的前提是，开发者已经可以使用
AVAPIs进行实时观看。主要涉及到的模块是：
IOTCAPIs、AVAPIs。主要涉及到的API是：
avSendIOCtrl/avRecvIOCtrl、avClientStartEx/avServStartEx、avRecvFrameData2/avSendFrameData、avClientStop/avServStop。（二）核心要点
- 1、回放的前提，是要先建立P2P连线和AV通道。
- 2、如果是使用
AVAPIs做下载功能，一定要开启resend功能。开启的方法就是将avClientStartEx和avServStartEx参数里面的resend设置为1。 - 3、建议设备端要检查
avSendFrameData的返回值，如果返回值是-20006（缓存区溢出），需要进行重传此帧；特别是下载功能。 - 4、回放结束两端的处理建议：
- （1）设备端：
- 送完最后一帧后，需要使用
avResendBufUsageRate检查缓存区是否还有数据没送出，只有缓存区清空的情况下，才代表数据已经完全送出，才能关闭通道。 - 最后一帧，需要把frameInfo里面的tag标记为1。非最后一帧为0。
- 缓存区清空后，建议延时1s再关闭通道，以免APP端还没收完数据。
- 送完最后一帧后，需要使用
- （2）APP端：
- APP需要判断frameInfo的tag是否为1，为1时表示已收完最后一帧，可以进行关闭和释放资源的操作。
- （1）设备端：
- 5、文件下载：文件下载的流程与上述流程基本一样，唯一的差异是，不像回放的送流方式，在下载的时候，设备端可以不按照一帧一帧的方式送，可以每次送固定大小字节数的二进制流给APP端，APP端只做保存即可。具体流程可以参考：基于AVAPIs的文件下载。
（三）代码示例
1. APP端实现
1.1 查询事件列表
APP端向设备发送事件列表查询请求，指定查询时间范围和事件类型，通过
avSendIOCtrl接口发送。/**
* 发送事件列表查询请求
* @brief 向设备查询指定时间范围内的所有事件记录
* @param avIndex AV通道索引（已建立P2P连接的通道）
* @return 0=发送成功，<0=发送失败（错误码参考SDK文档）
*/
int queryEventList(int avIndex) {
SMsgAVIoctrlListEventReq req = {0};
// 设置查询起始时间（1970-01-01 00:00:00）
req.stStartTime.year = 1970; // 年份
req.stStartTime.month = 1; // 月份（1-12）
req.stStartTime.day = 1; // 日期（1-31）
req.stStartTime.wday = 1; // 星期（0=周日，1=周一...6=周六）
req.stStartTime.hour = 0; // 小时（0-23）
req.stStartTime.minute = 0; // 分钟（0-59）
req.stStartTime.second = 0; // 秒（0-59）
// 设置查询结束时间（1970-01-02 00:00:00）
req.stEndTime.year = 1970;
req.stEndTime.month = 1;
req.stEndTime.day = 2;
req.stEndTime.wday = 1;
req.stEndTime.hour = 0;
req.stEndTime.minute = 0;
req.stEndTime.second = 0;
req.event = AVIOCTRL_EVENT_ALL; // 查询所有类型事件
int ret = 0;
// 发送IO控制指令
if((ret = avSendIOCtrl(avIndex, IOTYPE_USER_IPCAM_LISTEVENT_REQ, &req, sizeof(req))) < 0){
printf("send IO Ctrl failed, error=%d\n", ret);
} else {
printf("查询事件列表请求发送成功\n");
}
return ret;
}
说明：
avIndex 为已建立P2P连接的AV通道索引，需确保P2P连接正常后再调用该接口；时间参数需严格按照结构体定义格式填充，避免参数错误导致查询失败。1.2 通知设备启动回放
APP端向设备发送回放启动指令，指定回放起始时间，通过
IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL命令码标识操作类型。/**
* 发送回放启动指令
* @brief 通知设备启动指定时间点的回放功能
* @param avIndex AV通道索引
* @param startTime 回放起始时间结构体
* @return 0=发送成功，<0=发送失败
*/
int startPlayback(int avIndex, const STime *startTime) {
if (startTime == NULL) {
printf("无效参数：起始时间为空\n");
return -1;
}
SMsgAVIoctrlPlayRecord req = {0};
// 复制起始时间
req.stStartTime = *startTime;
req.command = AVIOCTRL_RECORD_PLAY_START; // 回放启动命令
int ret = 0;
if((ret = avSendIOCtrl(avIndex, IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL, &req, sizeof(req))) < 0){
printf("send IO Ctrl failed, error=%d\n", ret);
} else {
printf("回放启动指令发送成功\n");
}
return ret;
}
1.3 接收设备回放响应
APP端通过
avRecvIOCtrl接收设备的回放响应，若响应为回放启动成功，则创建回放线程处理后续音视频数据接收。/**
* 监听设备回放响应
* @brief 循环接收设备的IO控制响应，处理回放启动结果
* @param avIndex AV通道索引
* @return 0=正常退出，<0=异常退出
*/
int listenPlaybackResp(int avIndex) {
int ret = 0;
int cmd = 0;
char buf[1024] = {0}; // 接收缓冲区
while (1) {
// 接收IO控制响应（超时时间100ms）
ret = avRecvIOCtrl(avIndex, &cmd, buf, 1024, 100);
if(ret < 0){
if(ret != AV_ER_TIMEOUT){
printf("avRecvIOCtrl error:%d\n", ret);
break;
}
continue; // 超时继续等待
}
// 处理回放控制响应
if(IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL_RESP == cmd){
SMsgAVIoctrlPlayRecordResp *resp = (SMsgAVIoctrlPlayRecordResp*)buf;
if(resp->command == AVIOCTRL_RECORD_PLAY_START){
if(resp->result > 0){
printf("回放启动成功，通道ID：%d\n", resp->result);
// 创建回放线程，处理音视频数据接收
pthread_t playbackThread;
if (pthread_create(&playbackThread, NULL, (void*)playbackWorker, (void*)&avIndex) != 0) {
printf("创建回放线程失败\n");
} else {
pthread_detach(playbackThread); // 分离线程，自动回收资源
}
} else {
printf("回放启动失败，错误码：%d\n", resp->result);
}
break; // 处理完成退出循环
}
}
}
return ret;
}
1.4 回放线程（视频接收）
回放线程通过
avClientStartEx创建AV通道（开启resend=1），循环调用avRecvFrameData2接收视频帧，判断frameInfo.tag是否为1（最后一帧），是则退出线程并关闭通道。// 全局线程控制标志（0=运行，1=停止）
volatile int g_playback_stop = 0;
/**
* 回放线程函数
* @brief 创建AV客户端通道，接收视频帧数据并处理
* @param arg 传入参数（AV通道索引）
* @return NULL
*/
void* playbackWorker(void* arg) {
int avIndex = *(int*)arg;
AVClientStartInConfig in;
AVClientStartOutConfig out;
FRAMEINFO frameInfo = {0}; // 帧信息结构体
int ret = 0;
int playback_index = -1;
// 初始化配置结构体
memset(&in, 0, sizeof(in));
memset(&out, 0, sizeof(out));
in.cb = sizeof(in);
in.iotc_session_id = sid; // 会话ID（从P2P连接中获取）
in.iotc_channel_id = playback_channel; // 回放通道ID
in.timeout_sec = 10; // 超时时间（秒）
in.account_or_identity = "admin"; // 设备账号
in.password_or_token = "888888"; // 设备密码
in.resend = 1; // 开启resend功能，确保下载数据完整性
in.security_mode = AV_SECURITY_AUTO; // 自动安全模式
in.auth_type = AV_AUTH_PASSWORD; // 密码认证方式
in.sync_recv_data = 0; // 异步接收数据
out.cb = sizeof(out);
// 创建AV客户端通道
playback_index = avClientStartEx(&in, &out);
printf("avClientStartEx return %d\n", playback_index);
if(playback_index < 0){
printf("创建回放通道失败\n");
return NULL;
}
// 创建音频接收线程
pthread_t audioThread;
if (pthread_create(&audioThread, NULL, (void*)audioRecvWorker, (void*)&playback_index) != 0) {
printf("创建音频接收线程失败\n");
} else {
pthread_detach(audioThread);
}
// 接收视频帧数据
unsigned char frame_buf[40960] = {0}; // 视频帧缓冲区（40KB）
while(!g_playback_stop){
// 接收视频帧（超时时间默认）
ret = avRecvFrameData2(playback_index, frame_buf, sizeof(frame_buf), NULL, NULL, (char*)&frameInfo, sizeof(FRAMEINFO), NULL, NULL);
if(ret < 0){
if(ret == AV_ERR_DATA_NOREADY){
msleep(5); // 无数据时短暂休眠
continue;
}
printf("接收视频帧失败，错误码：%d\n", ret);
break;
}
else if(ret > 0){
// 解码播放处理（开发者需实现解码逻辑）
// decodeAndRender(frame_buf, ret, &frameInfo);
// 判断是否为最后一帧
if(frameInfo.tag == 1){
printf("收到最后一帧，准备退出回放\n");
g_playback_stop = 1;
break;
}
}
}
// 等待音频线程退出
msleep(100);
// 关闭AV通道，释放资源
avClientStop(playback_index);
printf("回放线程退出\n");
return NULL;
}
说明：resend参数必须设置为1，否则下载功能可能出现数据丢失；视频帧缓冲区大小需根据实际码率调整（建议不小于40KB），避免缓冲区溢出；解码播放逻辑需根据设备端编码格式（如H.264/H.265）实现。
1.5 音频接收线程
独立音频线程通过
avRecvAudioData接收音频数据，解码播放后检查是否为最后一帧，确保音视频同步退出。/**
* 音频接收线程函数
* @brief 接收音频帧数据并处理
* @param arg 传入参数（回放通道索引）
* @return NULL
*/
void* audioRecvWorker(void* arg) {
int playback_index = *(int*)arg;
FRAMEINFO frameInfo = {0};
int ret = 0;
unsigned char audio_buf[10240] = {0}; // 音频缓冲区（10KB）
while(!g_playback_stop){
// 接收音频帧数据
ret = avRecvAudioData(playback_index, audio_buf, sizeof(audio_buf), NULL, NULL, &frameInfo, sizeof(FRAMEINFO), NULL);
if(ret < 0){
if(ret == AV_ERR_DATA_NOREADY){
msleep(5);
continue;
}
printf("接收音频帧失败，错误码：%d\n", ret);
break;
}
else if(ret > 0){
// 音频解码播放处理（开发者需实现解码逻辑）
// audioDecodeAndPlay(audio_buf, ret, &frameInfo);
// 判断是否为最后一帧
if(frameInfo.tag == 1){
g_playback_stop = 1;
break;
}
}
}
printf("音频接收线程退出\n");
return NULL;
}
2. 设备端实现
2.1 接收并处理回放指令
设备端接收APP的回放启动指令，分配通道ID后通过
avSendIOCtrl返回响应，通道分配成功则创建回放线程发送音视频数据。/**
* 处理APP端回放控制指令
* @brief 接收APP的回放启动/停止指令，分配通道并返回响应
* @param avIndex AV通道索引
* @return 0=正常处理，<0=处理失败
*/
int handlePlaybackCtrl(int avIndex) {
int ret = 0;
int cmd = 0;
char buf[1024] = {0}; // 接收缓冲区
int sid = 0; // 会话ID（从P2P连接中获取）
while (1) {
// 接收IO控制指令（超时时间100ms）
ret = avRecvIOCtrl(avIndex, &cmd, buf, 1024, 100);
if(ret < 0){
if(ret != AV_ER_TIMEOUT){
printf("avRecvIOCtrl error:%d\n", ret);
break;
}
continue;
}
// 处理回放控制指令
if(IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL == cmd){
SMsgAVIoctrlPlayRecordResp resp = {0};
SMsgAVIoctrlPlayRecord *req = (SMsgAVIoctrlPlayRecord*)buf;
// 检查是否为回放启动命令
if(req->command == AVIOCTRL_RECORD_PLAY_START){
// 分配回放通道ID（自定义实现）
int channel = get_available_channel(sid);
resp.command = AVIOCTRL_RECORD_PLAY_START; // 响应命令码
if(channel > 0){
resp.result = channel; // 返回分配的通道ID
printf("回放通道分配成功，通道ID：%d\n", channel);
// 发送响应
if((ret = avSendIOCtrl(avIndex, IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL_RESP, &resp, sizeof(resp))) >= 0){
// 创建回放线程，发送音视频数据
pthread_t playbackThread;
PlaybackParam param = {sid, channel, req->stStartTime};
if (pthread_create(&playbackThread, NULL, (void*)devicePlaybackWorker, (void*)¶m) != 0) {
printf("创建回放线程失败\n");
} else {
pthread_detach(playbackThread);
}
}
}
else{
resp.result = -3; // 通道分配失败
printf("回放通道分配失败\n");
// 发送失败响应
avSendIOCtrl(avIndex, IOTYPE_USER_IPCAM_RECORD_PLAYCONTROL_RESP, &resp, sizeof(resp));
}
break;
}
}
}
return ret;
}
// 回放参数结构体
typedef struct {
int sid; // 会话ID
int channel; // 通道ID
STime startTime; // 回放起始时间
} PlaybackParam;
说明：
get_available_channel 为通道获取接口（示例可参考：IOTC空闲通道的获取），需确保返回的通道ID唯一且未被占用；线程创建后建议设置为分离模式，避免资源泄漏；响应命令码需与请求命令码一致，确保APP端正确识别。2.2 设备端回放线程（数据发送）
设备端回放线程通过
avServStartEx创建AV服务端通道（开启resend），读取本地音视频文件后通过avSendFrameData/avSendAudioData发送数据；遇到缓存区溢出时重传数据；发送完成后检查缓存区并延时1s关闭通道。// 宏定义配置
#define ENABLE_RESEND 1 // 开启resend功能
#define ENABLE_DTLS 0 // 关闭DTLS加密
#define MAX_FRAME_SIZE 40960 // 最大帧大小（40KB）
// 外部函数声明
void readFrameFromLocalFile(const STime *startTime, FrameData *frame); // 从本地文件读取帧数据
int get_available_channel(int sid); // 获取可用通道ID
int ExPasswordAuthCallBackFn(void* param); // 密码认证回调函数
// 帧数据结构体定义
typedef struct {
bool isVideo; // 是否视频帧
bool isAudio; // 是否音频帧
unsigned char* data; // 帧数据指针
int dataLen; // 数据长度
} FrameData;
/**
* 设备端回放线程函数
* @brief 创建AV服务端通道，读取本地音视频文件并发送给APP端
* @param arg 传入参数（PlaybackParam结构体指针）
* @return NULL
*/
void* devicePlaybackWorker(void* arg) {
PlaybackParam *param = (PlaybackParam*)arg;
int ret = -1;
AVServStartInConfig avStartInConfig;
AVServStartOutConfig avStartOutConfig;
FRAMEINFO frameInfo = {0}; // 帧信息结构体
unsigned char buffer[MAX_FRAME_SIZE] = {0}; // 数据缓冲区
bool isLastFrame = false; // 是否最后一帧标志
FrameData frame = {0};
frame.data = buffer; // 绑定缓冲区
// 初始化AV服务端配置
memset(&avStartInConfig, 0, sizeof(avStartInConfig));
avStartInConfig.cb = sizeof(AVServStartInConfig);
avStartInConfig.iotc_session_id = param->sid; // 会话ID
avStartInConfig.iotc_channel_id = param->channel; // 通道ID（与响应中一致）
avStartInConfig.timeout_sec = 30; // 超时时间（秒）
avStartInConfig.password_auth = &ExPasswordAuthCallBackFn; // 密码认证回调
avStartInConfig.server_type = SERVTYPE_STREAM_SERVER; // 流服务器类型
avStartInConfig.resend = ENABLE_RESEND; // 开启resend功能
// 安全模式配置
#if ENABLE_DTLS
avStartInConfig.security_mode = AV_SECURITY_DTLS; // 启用DTLS加密
#else
avStartInConfig.security_mode = AV_SECURITY_SIMPLE; // 简单安全模式
#endif
avStartOutConfig.cb = sizeof(AVServStartOutConfig);
// 创建AV服务端通道
int playback_index = avServStartEx(&avStartInConfig, &avStartOutConfig);
if(playback_index < 0){
printf("创建回放服务端通道失败，错误码：%d\n", playback_index);
return NULL;
}
printf("回放服务端通道创建成功，索引：%d\n", playback_index);
// 循环发送音视频数据
while(!isLastFrame){
// 从本地文件读取音视频帧（需开发者实现具体逻辑）
readFrameFromLocalFile(¶m->startTime, &frame);
// 解复用图像和声音（需开发者实现）
// demuxFrame(&frame);
// 初始化帧信息
memset(&frameInfo, 0, sizeof(frameInfo));
if(isLastFrame){
frameInfo.tag = 1; // 最后一帧标记
}
// 发送帧数据
if(frame.isVideo && frame.data != NULL && frame.dataLen > 0){
// 发送视频帧：遇-20006（缓存区溢出）则重传
do{
ret = avSendFrameData(playback_index, frame.data, frame.dataLen, (const void*)&frameInfo, sizeof(FRAMEINFO));
if(ret == -20006){ // 缓存区溢出，等待后重传
msleep(20);
}
} while(ret == -20006);
}
else if(frame.isAudio && frame.data != NULL && frame.dataLen > 0){
// 发送音频帧：遇-20006（缓存区溢出）则重传
do{
ret = avSendAudioData(playback_index, frame.data, frame.dataLen, (const void*)&frameInfo, sizeof(FRAMEINFO));
if(ret == -20006){
msleep(20);
}
} while(ret == -20006);
}
// 处理发送结果
if(ret < 0 && ret != -20006){
printf("发送帧数据失败，错误码：%d\n", ret);
break;
}
// 检查是否为最后一帧（需根据实际文件读取逻辑判断）
// isLastFrame = checkIsLastFrame();
}
// 检查缓存区是否清空（确保所有数据已发送）
int i_count = 0;
while(i_count++ < 10*300){ // 最多等待30秒
float userate = avResendBufUsageRate(playback_index);
if(userate > 0.0){
msleep(100);
} else {
break;
}
}
// 延时1s后关闭通道，确保APP端收完数据
msleep(1000);
avServStop(playback_index);
printf("回放服务端通道关闭，线程退出\n");
return NULL;
}
特别注意
1. 生产环境中，readFrameFromLocalFile 和 demuxFrame 需根据实际的文件存储格式（如MP4/TS）和编码格式（H.264/H.265/AAC）实现，确保帧数据正确读取和解复用；
2. 缓存区溢出重传机制必须实现（错误码-20006），否则可能导致数据丢失；
3. 最后一帧的tag标记需严格设置为1，且必须等待重传缓冲区清空后再关闭通道，避免APP端遗漏数据。
