一、实验概述
本实验通过 TUTK P2PTunnelAPIs 建立外网与内网设备的P2P隧道，实现外网客户端（Windows）通过SFTP协议访问内网服务端（Ubuntu，模拟NAS设备）的文件。核心逻辑为：内网设备启动Tunnel Server→外网客户端启动Tunnel Agent→建立P2P隧道并映射端口→通过本地映射端口访问内网设备，只需要简单修改代码，就可以快速访问设备。
二、实验准备
需准备2台电脑分别作为服务端（内网设备）和客户端（外网访问端），并完成基础软件安装：
1服务端配置（模拟内网NAS设备）
- 设备要求：安装 Ubuntu 22.04 系统的电脑（需处于内网环境，如家庭WiFi）；
- 必备软件：
- openssh-server：提供SFTP文件传输服务；
- TUTK P2P SDK：需包含 P2PTunnelAPIs 模块（用于启动Tunnel Server）。
- 参考资源：
- 开发流程：基于P2PTunnelAPIs和TCPIP协议开发NAS（或者摄像头）-设备端；
- Demo路径：
SDK目录/Sample/Linux/Sample_P2PTunnelAPIs。
2客户端配置（外网访问端）
- 设备要求：安装 Windows 系统的电脑（需处于外网环境，与服务端不在同一局域网）；
- 必备软件：
- Xftp：Windows 平台SFTP客户端工具（用于文件上传/下载）；
- TUTK P2P SDK：需包含 P2PTunnelAPIs 模块（用于启动Tunnel Agent）。
- 参考资源：
- 开发流程：基于P2PTunnelAPIs和TCPIP协议开发NAS（或者摄像头）-APP端；
- Demo路径：
SDK目录/Sample/Windows/Sample_P2PTunnel（可联系官方获取编译好的客户端）。
三、实验步骤（基础环境搭建）
先完成服务端和客户端的基础环境搭建（P2PTunnel 隧道流程），假设该部分已成功跑通，重点说明后续SFTP访问配置：
3.1 服务端基础配置
步骤1安装并启动 ssh-server
执行以下命令安装 openssh-server，启动SFTP服务（默认端口22）：
sudo apt-get install openssh-server
说明：安装完成后，ssh-server 自动启动，可通过
sudo systemctl status ssh 查看运行状态。步骤2启动 P2PTunnel Server
参考 Demo
Sample_P2PTunnelAPIs 的流程，启动服务端的 Tunnel Server，完成与TUTK服务器的注册，等待客户端Tunnel Agent连接。 说明：Tunnel Server 启动后，需记录设备UID（用于客户端识别目标设备），无需额外配置端口（默认适配ssh-server的22端口）。
3.2 客户端基础配置
步骤1安装 Xftp 软件
下载并安装 Windows 版本 Xftp 软件（官网或第三方正规渠道获取），安装流程略（按默认步骤下一步即可）。

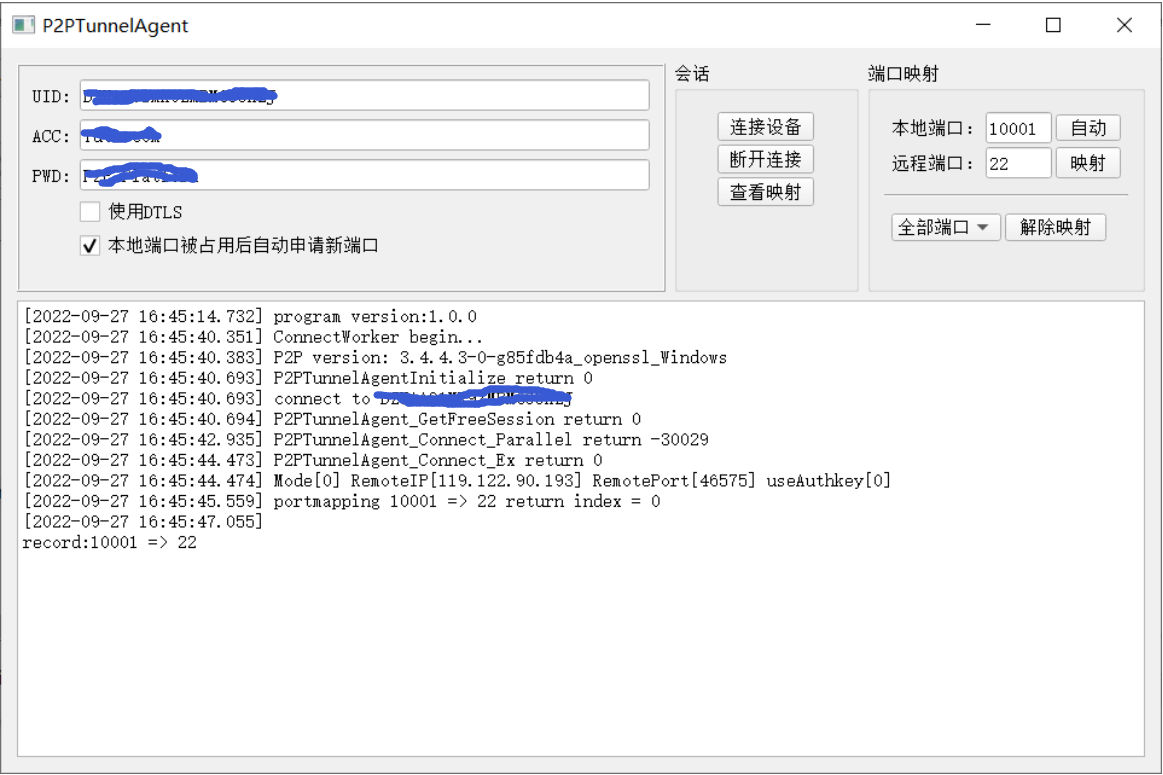

步骤2启动 P2PTunnel Agent 并配置端口映射
参考 Demo
Sample_P2PTunnel 的流程，启动客户端的 Tunnel Agent，输入服务端设备UID，建立P2P隧道，并配置端口映射：核心映射配置（关键！）：
- 目标：将内网服务端的 ssh-server 22端口，映射到客户端本地的
10001端口； - 原理：外网无法直接访问内网IP，通过P2PTunnel Agent将内网设备的22端口映射为客户端本地的10001端口，后续访问本地10001端口即可穿透到内网22端口。
说明：映射端口可自定义（如10002、10003等），需确保客户端本地端口未被占用。
四、核心配置：通过Xftp访问内网服务端
P2PTunnel 隧道建立成功后，通过Xftp配置连接，关键是替换访问IP和端口（内网IP→本地回环IP，内网端口→映射端口）：

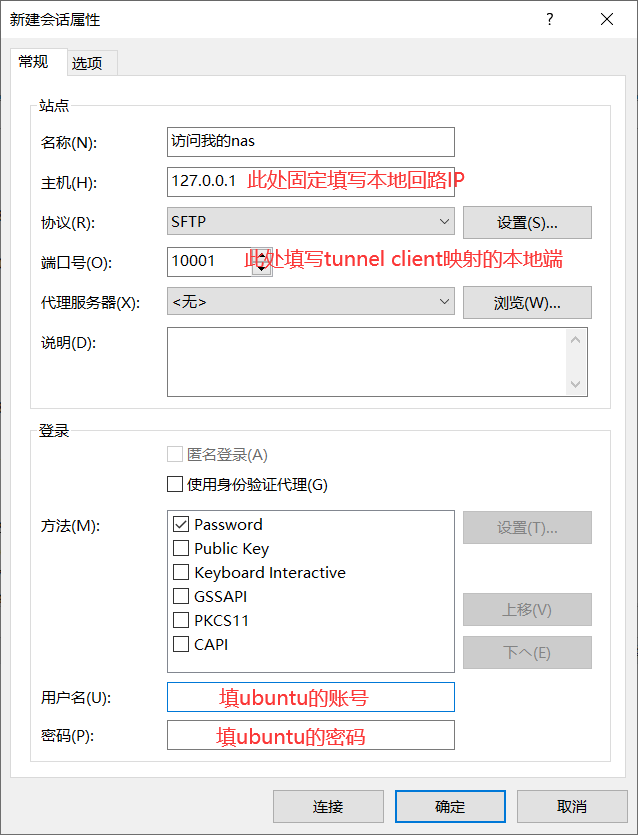

步骤1新建 Xftp 连接
打开 Xftp 软件，点击“新建”按钮，弹出连接配置窗口，按以下参数填写：
- 协议：选择
SFTP（默认基于SSH协议，与ssh-server适配）； - 主机：填写
127.0.0.1（本地回环IP，对应P2PTunnel Agent的映射端口）； - 端口：填写
10001（客户端本地映射端口，与Tunnel Agent配置一致）； - 用户名：填写 Ubuntu 服务端的登录用户名（如root、ubuntu等）；
- 密码：填写 Ubuntu 服务端的登录密码。

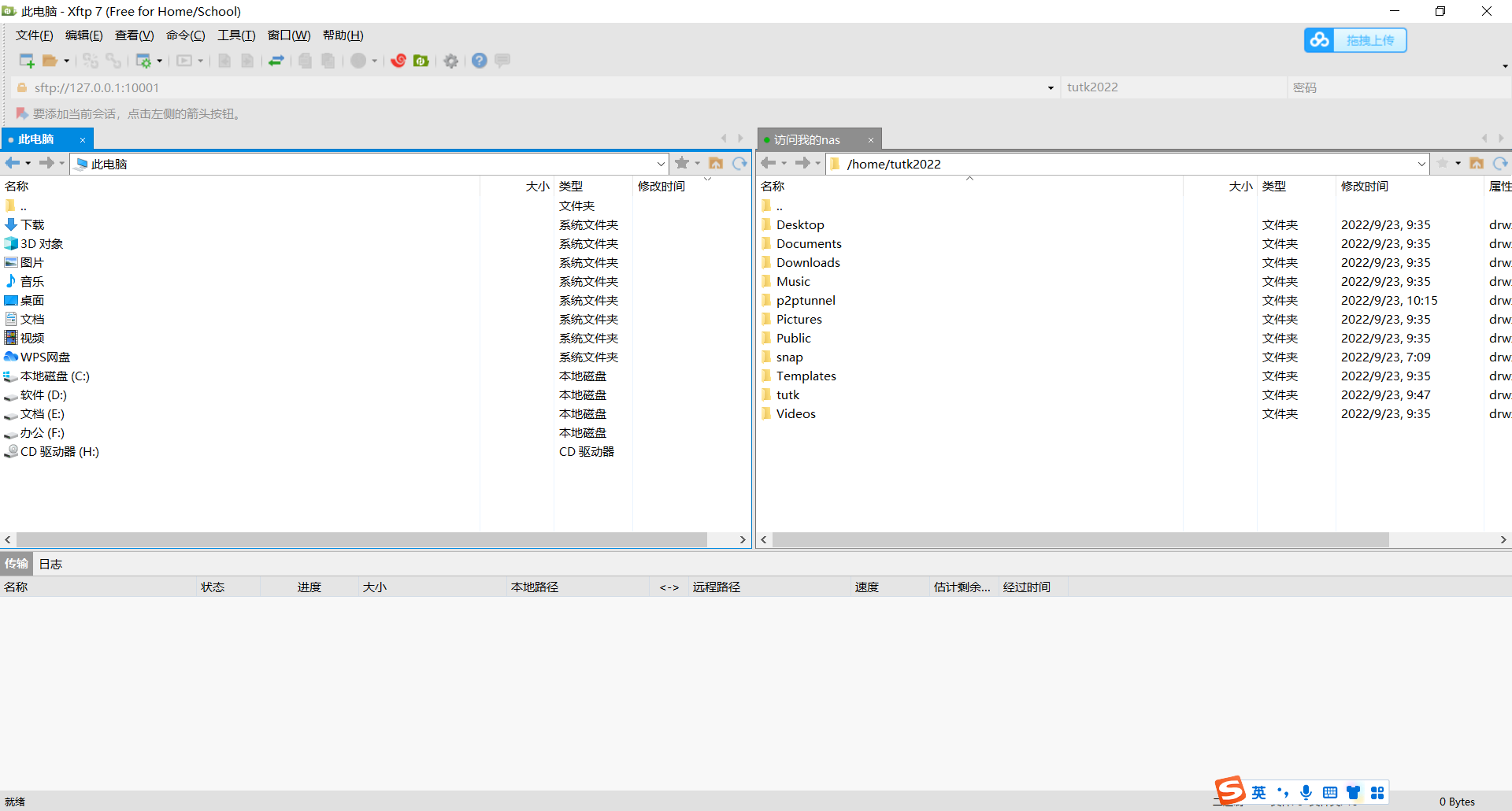

步骤2建立连接并访问文件
填写完成后点击“连接”，Xftp 将通过本地10001端口穿透到内网服务端的22端口，连接成功后即可看到服务端的文件目录：
步骤3文件上传与下载
连接成功后，支持双向文件传输，操作方式与局域网内SFTP访问一致：

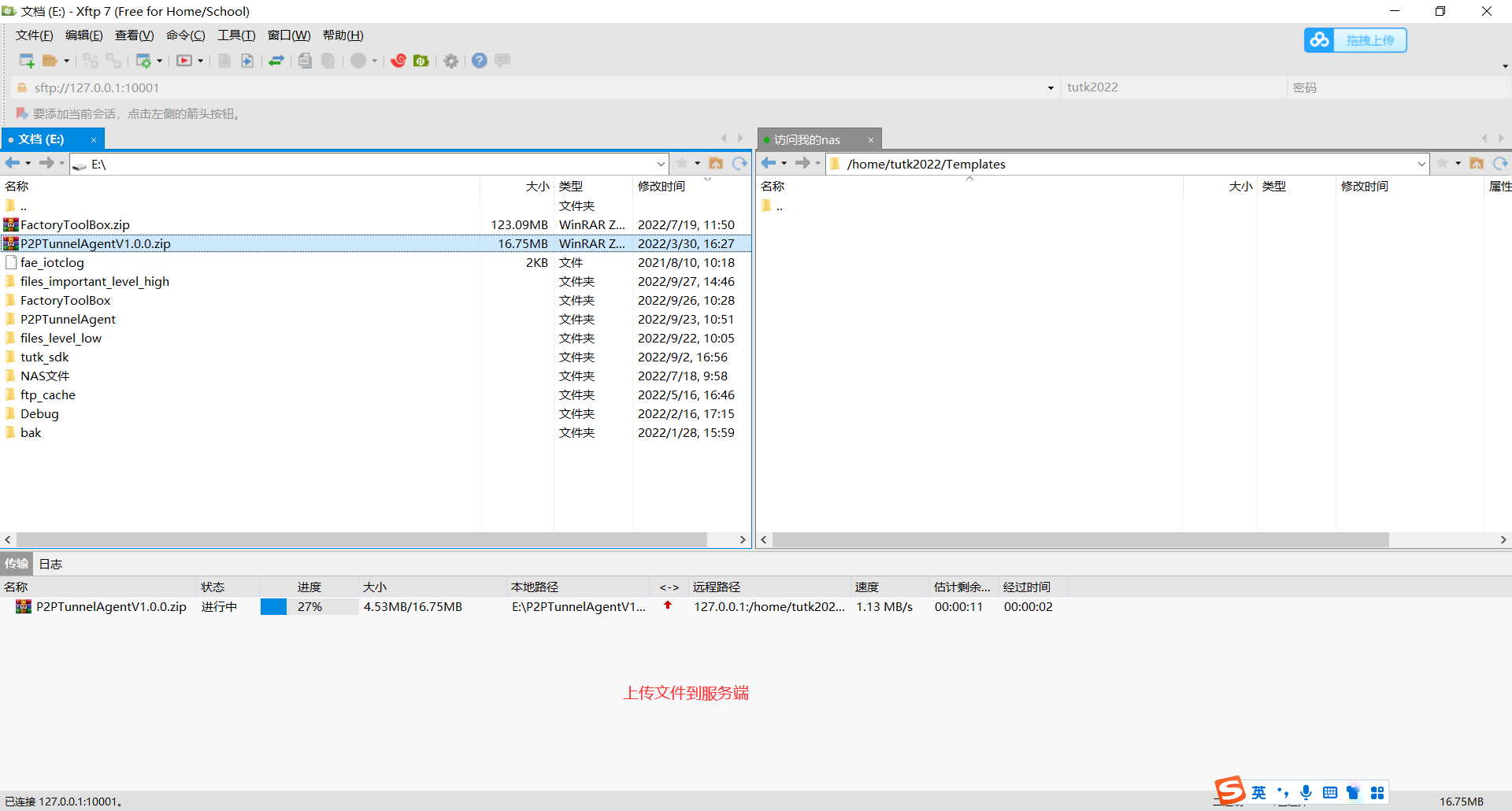

- 上传文件：选中Windows客户端本地文件，拖拽至服务端目录，或点击工具栏“上传”按钮；

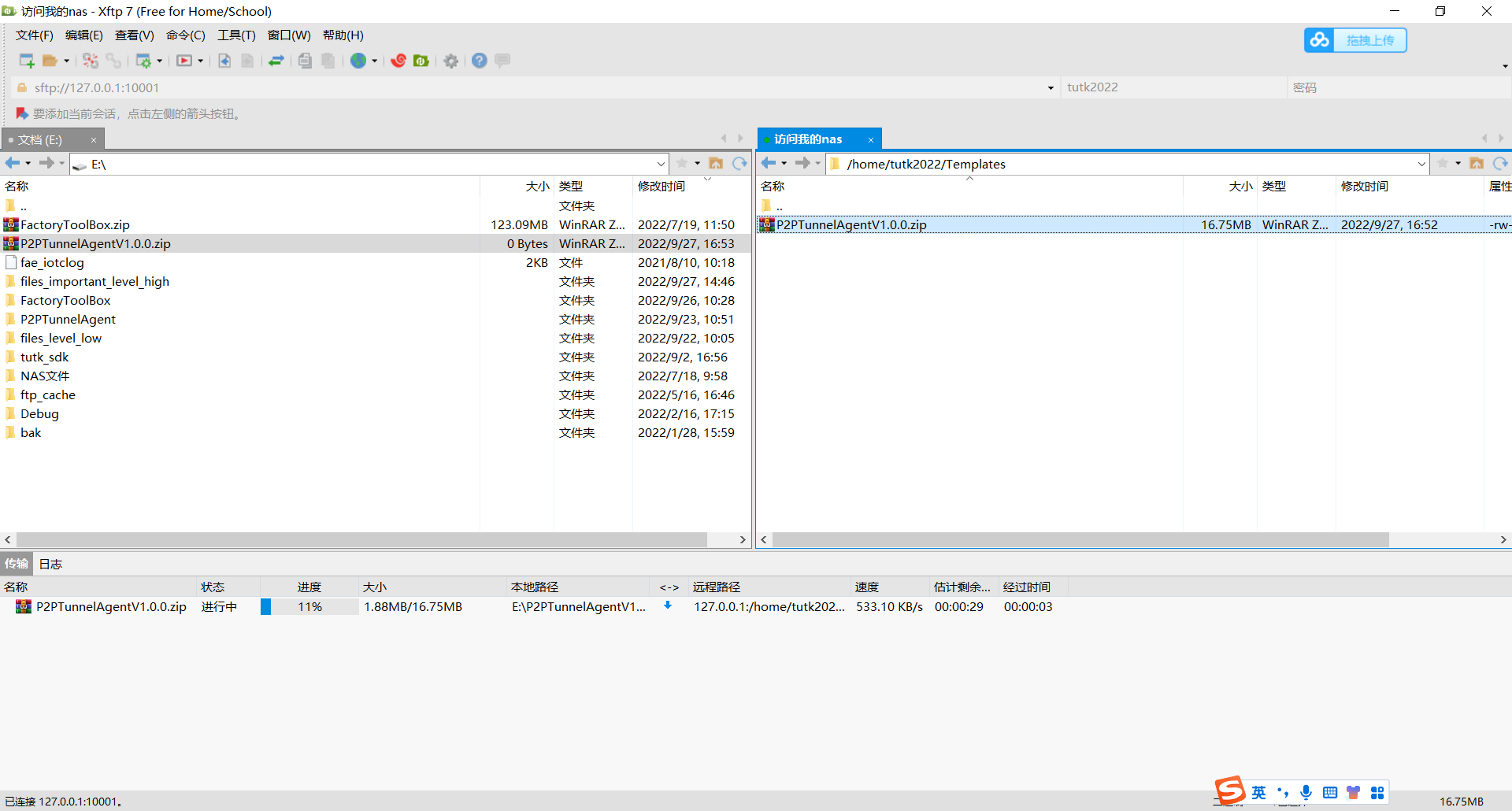

- 下载文件：选中服务端文件，拖拽至Windows本地目录，或点击工具栏“下载”按钮。
五、关键说明
核心原理与注意事项
1. 端口映射逻辑：P2PTunnelAPIs 本质是建立外网与内网的虚拟隧道，客户端本地映射端口相当于“隧道入口”，所有发送到该端口的数据都会通过隧道转发到内网设备的目标端口（如22）；
2. IP替换原因：127.0.0.1 是本地回环地址，仅本机可访问，通过该地址访问映射端口，可确保数据被Tunnel Agent捕获并转发，避免外网直接访问的限制；
3. 权限要求：服务端ssh-server需允许用户名密码登录（默认开启），若仅允许密钥登录，需在Xftp中配置对应私钥；
4. 连接稳定性：P2P隧道连接成功后，文件传输速度取决于双方网络带宽，建议避免传输超大文件（如超过1GB），可分块传输。
六、拓展Tips（重要！）
多协议适配方案
本实验的SFTP（基于SSH）对接方法可直接复用至其他TCP/IP协议，核心逻辑完全一致：
- 设备端（内网）：无需改动，仅需启动对应服务（如HTTP服务80端口、FTP服务21端口、RTSP服务554端口）和 P2PTunnel Server；
- 客户端（外网）：
- 启动 P2PTunnel Agent，将内网服务端口映射为本地端口（如HTTP 80→本地10002）；
- 在对应客户端软件中，将访问IP改为
127.0.0.1，端口改为本地映射端口（如10002），即可实现外网访问。
示例：外网访问内网HTTP服务（80端口）→ 映射本地10002端口 → 浏览器访问 http://127.0.0.1:10002。
