双向视频产品设计思路

一、概述

双向视频类产品中，设备端主动发起呼叫的场景分为两种：设备当前无用户访问和设备当前有用户访问。两种场景的处理流程不同，需根据实际连接状态选择对应实现方式，核心依赖 TUTK P2P 音视频传输API和消息推送通道。

二、场景一：设备当前无用户访问

设备未被任何APP连接时，因手机端通常不携带固定UID，需通过消息服务器推送呼叫通知，引导用户打开APP并建立P2P连接，进而实现双向视频。

支持的消息推送通道：

• TUTK 原生：KPNS（TUTK 推送服务）
• 系统级推送：苹果 APNS（iOS）、谷歌 FCM（Android 海外）
• 国内厂商推送：华为 HMS Push、小米 MI Push、OPPO Push、vivo Push 等
• 自定义推送：厂商自建消息通道

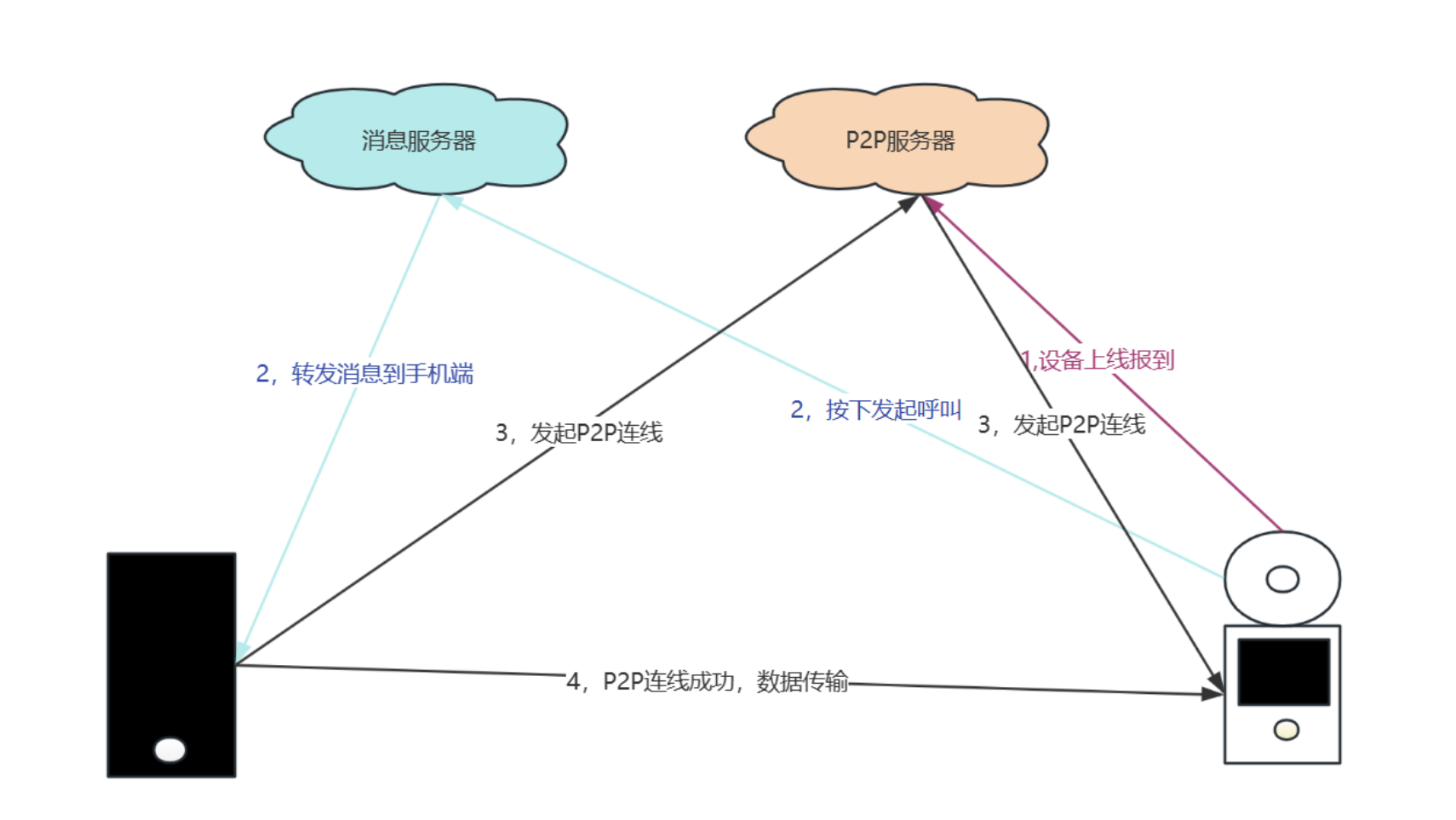

图 1：设备无用户访问时的呼叫流程示意图

核心流程步骤：

1. 设备上线报到（可选）：设备启动后连接 TUTK 服务器完成上线（设备通常长期在线，此步骤非必需），同步设备状态和绑定的APP账号信息。

2. 设备广播呼叫消息：设备触发呼叫事件（如触发传感器、用户按键），通过预设的消息通道（如 KPNS/APNS）向绑定的手机端发送呼叫通知，消息需包含设备 UID、呼叫类型等关键信息。

3. 用户响应呼叫：手机端收到推送消息，用户点击消息后自动启动 APP（需配置APP的推送唤醒权限）。

4. APP 发起 P2P 连线：APP 启动后，读取消息中的设备 UID，调用 TUTK P2P SDK 接口发起连接请求，完成身份认证和 P2P 隧道建立。

5. 双向音视频传输：P2P 连线成功后，APP 与设备端分别启动音视频采集、编码，通过 SDK 提供的音视频传输API互相发送数据，实现实时通话。

6. 通话结束挂断：任意一方触发挂断操作，APP 和设备端停止音视频采集，释放 P2P 连接资源。

三、场景二：设备当前有用户访问

设备已被 APP 成功连接（用户正在查看实时视频或已建立会话），此时无需通过消息推送，直接通过 P2P 通道发送控制指令即可触发双向视频切换。

核心优势：

• 无需依赖外部消息通道，响应速度快；
• SDK v3.3+ 支持全双工通道，无需额外建立新通道，直接使用现有 0 通道传输音视频数据。

核心流程步骤：

• 设备触发呼叫事件：设备需发起双向视频（如用户按下通话键），此时已存在有效的 P2P 连接（APP 已访问设备）。
• 设备发送控制指令：设备通过 avSendIOCtrl 接口发送双向视频呼叫指令（如 AV_CMD_DUAL_DERECTION_CALL）给已连接的 APP。
• APP 响应指令：APP 通过 avRecvIOCtrl 接口接收指令后，自动启动本地音视频采集、编码模块。
• 全双工音视频传输：APP 与设备端通过现有 P2P 通道（0 通道），使用音视频传输API互相发送数据，实现双向通话（无需额外创建通道）。
• 通话结束/切换：挂断后，APP 可切换回单向查看模式（停止本地音视频发送），或直接释放连接。

四、涉及核心API

以下 API 为双向视频呼叫流程的核心依赖，需根据场景组合使用：

1. 控制指令传输API（场景二核心）

// 设备端发送控制指令（如呼叫指令）
int avSendIOCtrl(int sid, unsigned int ioctrlType, unsigned char *pBuf, int bufLen);

// APP端接收控制指令
int avRecvIOCtrl(int sid, unsigned int *pIoctrlType, unsigned char *pBuf, int *pBufLen);

// 关键指令常量（示例）
#define AV_CMD_DUAL_DERECTION_CALL 0x1234  // 双向视频呼叫指令（需与SDK实际定义一致）

说明：sid 为 P2P 会话ID，ioctrlType 为指令类型，pBuf 为指令附加数据（可选），用于场景二中设备向APP发送呼叫通知。

2. 视频数据传输API

// 发送视频帧数据（设备端/APP端通用）
int avSendFrameData(int sid, unsigned char *pFrame, int frameLen, FRAMEINFO *pFrmInfo);

// 接收视频帧数据（SDK v3.3+ 推荐使用，支持更多帧信息）
int avRecvFrameData2(int sid, unsigned char *pFrame, int *pFrameLen, FRAMEINFO *pFrmInfo);

// 帧信息结构体（存储视频分辨率、帧率等参数）
typedef struct {
    int width;    // 视频宽度
    int height;   // 视频高度
    int frameRate;// 帧率
    int frameType;// 帧类型（I帧/P帧）
    // 其他扩展字段...
} FRAMEINFO;

说明：用于双向视频数据的发送和接收，需配合音视频编码模块使用，SDK v3.3+ 支持全双工传输，0 通道即可满足需求。

3. 音频数据传输API

// 发送音频数据（设备端/APP端通用）
int avSendAudioData(int sid, unsigned char *pAudio, int audioLen, AUDIOINFO *pAudioInfo);

// 接收音频数据
int avRecvAudioData(int sid, unsigned char *pAudio, int *pAudioLen, AUDIOINFO *pAudioInfo);

// 音频信息结构体（存储采样率、声道数等参数）
typedef struct {
    int sampleRate; // 采样率（如 8000Hz、16000Hz）
    int channel;    // 声道数（1=单声道，2=立体声）
    int bitWidth;   // 位宽（如 16bit）
    // 其他扩展字段...
} AUDIOINFO;

说明：与视频API配合实现完整双向音视频通话，音频参数需两端保持一致（如统一采样率、声道数）。
